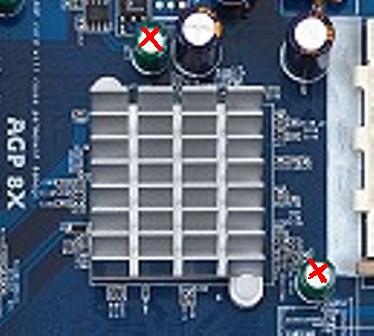

Май го утрепах след смяната на два разцъфтели кондензатора CE16, CE17. Преди това си работеше.

Дали ще се намери схема да видя евентуално какви съм ги натворил.
Може след събирането да съм допуснал грешка с различните куплунзи, има(м) мануали всякакви. Сега работи само бутона за включване, тръгва захранването, вентилаторите, HDled свети постоянно, не зарежда, не включва монитора и -до там http://www.asrockamerica.com/Products/images/K7Upgrade-600-face.jpg

[мармот]

Емо,намирането на схема ще е трудна работа.
За начало проба със 100% работещо захранване,защото подути кондензатори=проблемно захранване,почти винаги.Ако не ти се сменя,попремери,то ще си покаже.
Разкачи HDD,CD и всичко ненужно.
Доколкото се ориентирам,сменените кондензатори са по захранване на СМ?И ако не е тайна,какво стои под радиатора.
Не се връзва след смяна на две мършави C-та да си причинил повреда.
_________________
Ремонт на лаптопи
Зарядни за лаптоп

[mteddy]

На ASRock дъната маркировката на кондензаторите е обратна (боядисан е плюса). От снимката не мога да видя как си ги сложил. Може да си дал на късо със спойката около крачето на кондензатора. Ориентирай се по транзисторите, в чийто вериги са тези кондензатори.
Провери някой джъмпер да не е изпаднал.
http://europe.asrock.com/manual/K7Upgrade-600.pdf

[emoome]

Тайни за мене няма! Ако е важно ще сваля радиатора и ще допиша какво има под него /СМ-северен мост/
За маркировката се ориентирах по останалите електролити. Да, всичко е наопъки. Там грешка няма.
Ясно, ще се чете и ще се мери. Благодаря ви за мненията!!

[Crank]

Q14 е хубаво да го провериш. Той е надул кондензаторите.
_________________
Господ прощава - червеите не.

[pepi_voinishki1957]

Аз бих разгледал с една силна лупа да не е прекъснала някоя пистичка близо до спойките на сменените кондензатори.При изсмукването на тинола съм прекъсвал без да искам пистичка.
_________________
"Само най-мъдрите и най-глупавите не се поддават на обучение." Конфуций

[bad_boy_2]

Да не се забравят и метализираните отвори. Все пак платките са многослойни. Извади всичко от дъното. Включваш, изключваш, монтираш процесор и памет и пак включваш. Ресет на биос.

[мармот]

Емоооо,до къде я докара бре
_________________
Ремонт на лаптопи
Зарядни за лаптоп

[emoome]

уфф, маани. Абе, убаво дъно си беше...
Около минусовия извод на CE17 минава в полукръг една по-дебелшка писта...., благодаря на позналите резултата, добре, че беше прогоряла та ме насочи. И не без да искам, а съвсем нарочно съм направил една перфектна спойка заедно с пистата. Свързана е със сорса на Q14 /2,67в/ и влиза на много места под чипсета VIA KT600. Предполагам захранване. Е, това го възстанових, вече няма късо, но видеокартата/монитора/ пак не тръгва.
...щЕ свалям кондензаторите ...

[мармот]

Дреме ти,здраве да има.
