Трябва ми схема на стъпало 20-30W да се захранва с 12V еднопулярно захранване. Да е с транзистори а не интегралка и да е лесно за испълнение. Ще се слага на скутерче.

Другото което искам да попитам - ще има ли някакви смущения от двигателя на скутерчето. Мисля да взема директно от акумолатора 12V....

[showMANiak]

Със тези 12 волта повече от 3.5-4 вата не можеш изкара Мостово пак мисля че преко сили 8-10 За това бих ти предложил да се насочиш към някоя интеграла .Доста по-лесно за сглобяване,по-малки размери,по-лесно подкарване (всъщност запояваш и пускаш ) а на всичкото отгоре има и готови китове
_________________
Може и да бъркам.....

[BuRnOuT_BG]

[nikolovs]

по добре си земи някоя интегралка , например TDA 8560,водят я че е 2x40вата на 2 ома товар сас 10% изкривявания но иначе не е повече от 30 вата реално , а2x 25 вата на 4 ома товар

[guitman]

С мостова схема, 12V захранване и 4Ω товар, можеш да извадиш 15W номинална мощност, с 1% клирфактор което значи, поносима слушаемост. 20W синус - як кривоч. Ако товара ти е 2Ω, същите мощности и клирфактори се умножени по 2, при положение че стъпалото може да се натовари така.
_________________
home studio

[Гост]

[slav4o.com]

[shiksto]

Намират ми се няколко интеграли А205К какво ви е мнението за тях.... 8` БГ говорител дали ще свири добре ако вържа мостово 2хА205К и ще стане 10-15W Другото което е А205К са с фабричен радиатор кам тях и не знам от къде на къде се броят крачетата... няма никакви обозначения освен на радиатрора пише само А205К

[hshop]

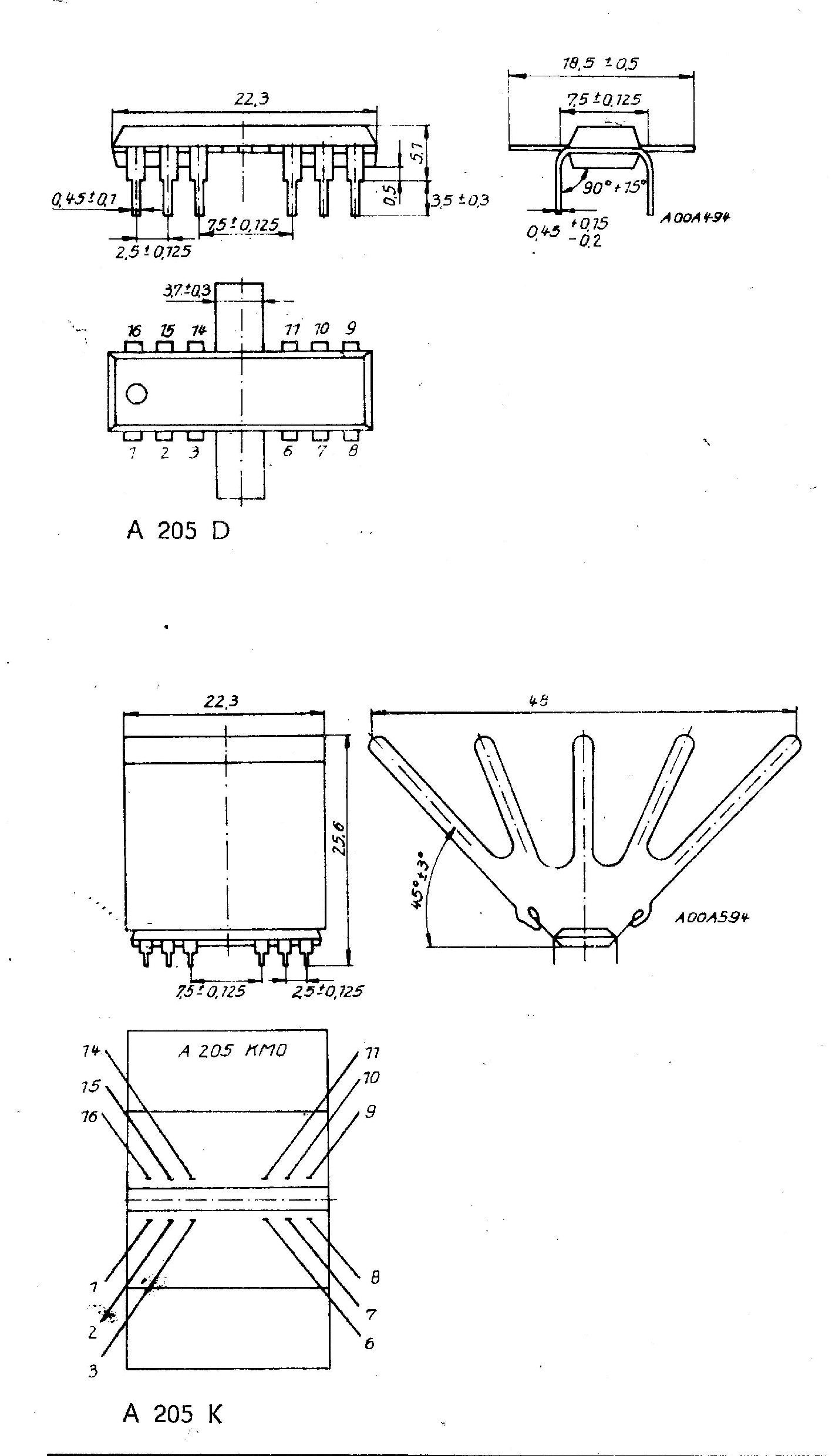

http://forum.electronicwerkstatt.de/phpBB/uploads/00878_1087493226_A205K_Blatt2.gif
Виж тук!
С поздрави hshop!
