Търся схема на монитор iiyama prolite e1700s


Създайте нова тема   Напишете отговор    Форум за електроника Форуми -> Търсене на схеми, програми и документация - Service manual search



Предишната тема :: Следващата тема
Автор Съобщение
mihal
Опитен потребител
Опитен потребител


Регистриран на: 17 Юни 2007
Мнения: 1123
Местожителство: Лясковец
МнениеПуснато на: Вто Юни 14, 2011 14:54    Заглавие: Търся схема на монитор iiyama prolite e1700s Отговорете с цитат
Търся схема на монитор iiyama prolite e1700s,на платката захранване има надпис JT178DP1GD .Захранването е с LD7575PS .Интересуват ме стойностите на резистори R809 и R832.Същата платка се използва и в монитор HannsG HX191A
http://item.taobao.com/item.htm?id=8490263190
_________________
http://ies-bg.business.site/
http://repair-bg.com/showthread.php?t=6083
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
ggg3
Опитен потребител
Опитен потребител


Регистриран на: 23 Ное 2007
Мнения: 782
Местожителство: с.Дончево
МнениеПуснато на: Чет Юни 16, 2011 9:31    Заглавие: Отговорете с цитат
R809-10k R832-82ома
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение
emoome
Опитен потребител
Опитен потребител


Регистриран на: 05 Сеп 2006
Мнения: 4914
МнениеПуснато на: Чет Юни 16, 2011 12:11    Заглавие: Отговорете с цитат
ggg3 написа:
R809-10k R832-82ома

Струва ми се, че е по-добре да се вмъкват "цитати" , да се използва копи-пейст, вместо свободното писане. Най-малкото за да не се допускат грешки. Rolling Eyes
Това, R832, може и толкова да е, ама ако е обратната връзка към 3-то краче на LD7575, то класически в повечето схеми е 1килоом.

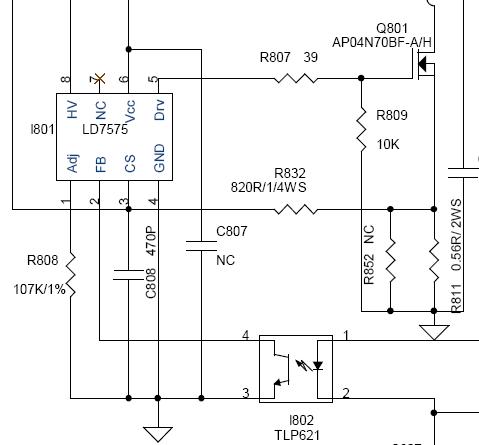

Ето пример от схема на ViewSonic Q9b-3 VS11455, намираща се свободно из Нета и ключова дума LD7575 :

...
В никакъв случай не искам да знам за твойте източници на информация; да не бъда разбран погрешно!
