търся схема за ТВ SATELLITE GT-9220


Създайте нова тема   Напишете отговор    Форум за електроника Форуми -> Търсене на схеми, програми и документация - Service manual search



Предишната тема :: Следващата тема
Автор Съобщение
venc_i
Опитен потребител
Опитен потребител


Регистриран на: 04 Дек 2004
Мнения: 213
Местожителство: Русе
МнениеПуснато на: Пет Юли 15, 2011 11:27    Заглавие: търся схема за ТВ SATELLITE GT-9220 Отговорете с цитат

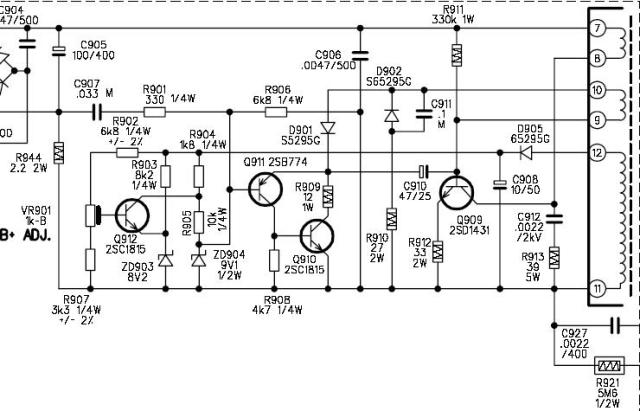

R904 е в първичната част на ИЗ то ме интерисува, а шасито не го виждам написано
ето и състава
Проц MN152451
видеото TA8659AN
межд. TA7680ap
вертикално AN 5521
а захранването му е с четири транзистора.

има овъглен резистор в захранването, изгорял е и транзистора / не го знам какъв е, телевизора е правен доста пъти/
явно е вдигнало напрежението, има и изпушил електролит в първичната

Последната промяна е направена от venc_i на Нед Юли 17, 2011 11:24; мнението е било променяно общо 5 пъти
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
emoome
Опитен потребител
Опитен потребител


Регистриран на: 05 Сеп 2006
Мнения: 4914
МнениеПуснато на: Пет Юли 15, 2011 12:43    Заглавие: Re: търся схема за SATELLITE GT-9220 или R904 Отговорете с цитат
venc_i написа:
нито излезе на руския сайт

Laughing
щО не се поинтерисуваш от ПРАВИЛАТА ??
Можеш да опишеш къде стои това R904, с кои други елементи кореспондира, състав на захранването с позиционните номера по шасито ?
Без да искам разбрах, че става дума за схема на телевизор Smile
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
venc_i
Опитен потребител
Опитен потребител


Регистриран на: 04 Дек 2004
Мнения: 213
Местожителство: Русе
МнениеПуснато на: Нед Юли 17, 2011 13:20    Заглавие: това търсех Отговорете с цитат
може да ви свърши работа
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
emoome
Опитен потребител
Опитен потребител


Регистриран на: 05 Сеп 2006
Мнения: 4914
МнениеПуснато на: Нед Юли 17, 2011 23:11    Заглавие: Отговорете с цитат
Мерси.
..Кое в твойта схема съответства функционално на търсеното R904 ?



http://upload.wikimedia.org/wikipedia/commons/2/24/Natives_of_Western_Australia_%28Discoveries_in_Australia%29.jpg

Последната промяна е направена от emoome на Пон Юли 18, 2011 13:54; мнението е било променяно общо 1 път
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
venc_i
Опитен потребител
Опитен потребител


Регистриран на: 04 Дек 2004
Мнения: 213
Местожителство: Русе
МнениеПуснато на: Пон Юли 18, 2011 10:59    Заглавие: Отговорете с цитат
emoome написа:

..Кое в твойта схема съответства функционално на търсеното R904 ?

на R508. Ценерите са здрави, и малките транзистори, че и резистора показва 1,8к, но ще го сменя, това което ме замисля е защо е почернял този резистор ....
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
Todorov
Опитен потребител
Опитен потребител


Регистриран на: 27 Апр 2004
Мнения: 1571
Местожителство: Враца
МнениеПуснато на: Пон Юли 18, 2011 13:19    Заглавие: re: Отговорете с цитат
Смени директно без да мериш PNP транзистора в захранването.
Върнете се в началото
Вижте профила на потребителя Изпратете лично съобщение Изпрати мейла
takiev
Опитен потребител
Опитен потребител


Регистриран на: 19 Мар 2006
Мнения: 1073
Местожителство: StaraZagora
МнениеПуснато на: Пон Юли 18, 2011 19:49    Заглавие: Re: търся схема за ТВ SATELLITE GT-9220 Отговорете с цитат
venc_i написа:
R904 е в първичната част на ИЗ то ме интерисува, а шасито......
....явно е вдигнало напрежението, има и изпушил електролит в първичната

Да ne забравиш да смениш С908 И С910 ! --и това, което колегите са писали...
