Привет на всички, закъсах с това Sony модел KV-21X4R шаси BE-5, състава STR-S6707, STV9379, MC440002P, MSP3400C-PP-C6. Проблемът му е, че не излиза от Stand By при първоначално включване в мрежата. В Stand By +В е 35V, а не 135V има +5V само на IC604 при опит за стартиране релето си цъка и за 1-2 секунди +В е 135V и до там. Няма захранване на ВО по веригата на R814 всичко е проверено. Всички електролити са сменени в топлата и студената част сменен и STR за проба, STV9379, оптрон,D603. В Q602, Q603 и Q604 на мерене не открих проблем. Диода не мига за грешка. При включване в мрежата за около 20-30 мин. ТВ си се включва и изключва нормално и всичко си работи и при това положение +В пак е 35V когато е в Stand By, а в работен режим си е стабилно 135V.
_________________
"Живей така,че след време да те е срам да разказваш,но да ти е гот да си спомняш"

[Филипов]

Първо напиши модела и т.н.
Я да хващаш и да мериш! Това +B държи ли на лампа и стига ли до ТХО? След това с осцилископа H-Drive. От +B едни три резистора поопечени няма ли? И електролитчето до тях за H-Drive
_________________
Ако двамата имаме по една ябълка и ги разменим, пак ще имаме по една.
Ако двамата имаме по една идея и ги разменим, ще имаме по две!
Oтопление и ВиК. Интелигентни отплителни системи. Проектиране продажба доставка монтаж

[mitaka_1]

Филипов напрежението на +В си държи без проблем на крушка, няма нито опечени нито променени стойности на резисторите по веригата. Електролита за H-Drive е подменен преди на напиша първия пост, както и всички електролити във първичната и вторичната част бяха подменени с нови, а C617 -10mf/100V е сменян два пъти и нямаше резултат. Проблема го реших с поставяне на кондензатор на входа на IC604 (220мф) паралелно включен със С624 и ТВ вече четвърти ден работи без проблем. Напрежението в Stand By на +В си остана 35V.
_________________
"Живей така,че след време да те е срам да разказваш,но да ти е гот да си спомняш"

[emoome]

[mitaka_1]

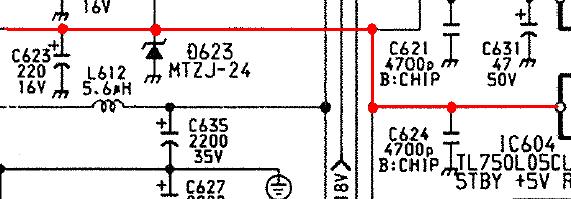

emoome при мен С623 не е 220мф, а 56мф както е по тази схема

_________________
"Живей така,че след време да те е срам да разказваш,но да ти е гот да си спомняш"

[emoome]

... значи преди това нормално си е работил с 56μF
