Пуснато на: Вто Мар 24, 2015 15:12 Заглавие: "Стабилизиран изправител 7" лабораторен, (0-20)V, |
|
|
Здравейте

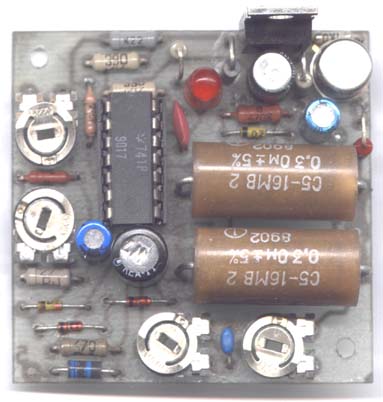

Реализирах схемата на "Стабилизиран изправител 7" на Неомонтана
Регулирането на тока и напрежението работят нормално, но на изхода има големи пулсации когато работи токоограничението. При свързване на светодиод към изхода той буквално мига с честота около 20 херца. Ако се свърже говорител се чува брум.
Това нормално ли е за тази схема или има проблем при реализирането? Имате ли предложения за изглаждане на тези пулсации?
Благодаря!  |
|
| Върнете се в началото |
|
 |
Deliya Опитен потребител

Регистриран на: 29 Апр 2006 Мнения: 303 Местожителство: София
|
Пуснато на: Вто Мар 24, 2015 15:25 Заглавие: Стабилизатор |
|
|
Увеличи капацитета на електролитните кондензатори след греца и на изхода. _________________ Няма невъзможни работи, има много трудни работи. |
|
| Върнете се в началото |
|
 |
gigant Опитен потребител

Регистриран на: 23 Ное 2011 Мнения: 960 Местожителство: София
|
Пуснато на: Вто Мар 24, 2015 17:04 Заглавие: |
|
|
| Най-вероятно не са пулсации, а самовъзбуждане на ниска честота. Характерно е за подобни схеми, успокояването не е много лесно, да не кажа невъзможно. По-голям капацитет на изхода само ще влоши нещата, трябва да е по-малък. Смени го със 5-10пъти по-малък и виж дали ще се вдигне честотата на "пулсациите". |
|
| Върнете се в началото |
|
 |
Techmaniac Опитен потребител

Регистриран на: 27 Окт 2009 Мнения: 1150 Местожителство: София
|
Пуснато на: Вто Мар 24, 2015 20:34 Заглавие: |
|
|
Прочети тук , предвид
| Цитат: | | ЗАБЕЛЕЖКА: При някои интегрални схеми 317 (от различни производители) се наблюдава самовъзбуждане на стабилизатора с висока честота. Този пробелем се решава с поставянето на кондензатор около 100nF, паралелно на резистор R4. Друго решение е използването на кондензатор от 1 до 10nF между изводите Vin и ADJ на интегралната схема 317. Могат да се приложат и двата подхода едновременно. Кондензаторът C6 може да се увеличи до 47uF/35V. |
|
|
| Върнете се в началото |
|
 |
milmar Опитен потребител

Регистриран на: 05 Юни 2007 Мнения: 1010 Местожителство: Русе
|
Пуснато на: Сря Мар 25, 2015 12:23 Заглавие: |
|
|
| gigant написа: | | ... По-голям капацитет на изхода само ще влоши нещата, трябва да е по-малък. Смени го със 5-10пъти по-малък и виж дали ще се вдигне честотата на "пулсациите". |
Потвърждавам!
При подобни проблеми намаляването на изходния капацитет и увеличаването на капацитета на входа подобряват положението.
Тя цялата схема е предразположена към неустойчивост, с толкова инегрални схеми накуп и голямо усилване по напрежение, с толкова компенсиран и бавен ОУ. Аз лично бих намерил по-просто решение, с по-малко усилване затворено с отрицателна ОВ. |
|
| Върнете се в началото |
|
 |
pansim Активен потребител

Регистриран на: 19 Юни 2012 Мнения: 92 Местожителство: Sandanski
|
Пуснато на: Сря Мар 25, 2015 13:38 Заглавие: |
|
|
Махаш ОУ и реализираш схемата от даташийта на LM317
Нищо друго. _________________ заваръчни инвертори
продажба и ремонт 0887 60 77 22 |
|
| Върнете се в началото |
|
 |
lisev Нов потребител

Регистриран на: 24 Мар 2015 Мнения: 8
|
Пуснато на: Сря Мар 25, 2015 19:46 Заглавие: |
|
|
| Изпълних всички препоръки от забележката към схемата и положението е същото. Остава да пробвам с увеличаване на капацитета след греца. Възможно ли е трансформатора да вкарва някакви смущение в схемата тъй като тя е съвсем близко до него? |
|
| Върнете се в началото |
|
 |
gigant Опитен потребител

Регистриран на: 23 Ное 2011 Мнения: 960 Местожителство: София
|
Пуснато на: Сря Мар 25, 2015 22:53 Заглавие: |
|
|
| Цитат: | | Изпълних всички препоръки от забележката към схемата и положението е същото. | - нормално е, в забележката пише за възбуждане на ВИСОКА честота. | Цитат: | | мига с честота около 20 херца. | - уточняващ въпрос към питащия и съветващия:
Ако 20херца е висока честота, то тогава 20kHz излиза да е СВЧ. А 20MHz какво ще да е?
Мале-е-е, ми по-нагоре? |
|
| Върнете се в началото |
|
 |
lisev Нов потребител

Регистриран на: 24 Мар 2015 Мнения: 8
|
Пуснато на: Чет Мар 26, 2015 8:45 Заглавие: |
|
|
Истината е, че не знаех възбуждане на висока честота в интегралната схема до какво довежда на изхода. За това не беше никакъв проблем да запоя два кондензатора още и да видя какво ще стане.
Урока за честотните диапазони съм си го чел, проблема е че другите уроци не съм чел  |
|
| Върнете се в началото |
|
 |
milmar Опитен потребител

Регистриран на: 05 Юни 2007 Мнения: 1010 Местожителство: Русе
|
Пуснато на: Чет Мар 26, 2015 9:23 Заглавие: |
|
|
| Не зная какво си чел, но ако не ти е фатално това диапазонът на регулиране да започва от 0V, направо изхвърли ОУ. Всъщност този ОУ е добавен иманно заради това, той за целта има осигурени положително и отрицателно спрямо маса захр. напрежения, ако си забелязал. |
|
